- modulares, digitales Regelgerät für mittlere und große EMS Wärmeerzeuger
- hochwertiges und robustes kapazitives 7-Zoll-Touch-Display
- IP- und Modbus-Konnektivität
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Anwendung: das Marktumfeld.
Modernisierung einer kommunalen Liegenschaft.
- breit gefächerter Einsatzbereich: Landkreise, Städte, Gemeinden, Kommunen etc. (Verwaltungen, Schulen, Sporthallen etc.)
- miteinander verbundene Liegenschaften (Wärmenetze)
- Beauftragung über öffentliche Ausschreibungen
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Anwendung: das Objekt.
Modernisierung einer kommunalen Liegenschaft.
Eine Altanlage einer kommunalen Liegenschaft.
Die Altanlage hat neben dem Heizwärmebedarf auch einen hohen Stromverbrauch durch die Gebäudenutzung. Die Warmwasser-Hygiene stellt eine Herausforderung dar. Es soll mit einem energieeffizienten Gas-Brennwertkessel als Kaskade mit hohem Leistungsbereich modernisiert werden. Außerdem soll eine zukunftsweisende Nachrüstung eine energieeffiziente Klimatisierung beinhalten und hohen Klimakomfort gewährleisten.
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Anwendung: die Anforderung.
Modernisierung einer kommunalen Liegenschaft.
Die Anforderung:
- Einsparung von Energiekosten und Erreichen der politischen Energieeinsparziele
- Fernüberwachung oder GLT-Anbindung
- Gewährleistung eines hohen Klimakomforts
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
System: Basissystem.
Gas-Brennwertkessel Logano plus KB372-Kaskade 2x 150 kW
- Gas-Vormischbrenner mit großem Modulationsbereich von 1 : 6
- unkomplizierte Montage und Wartung durch optimale Zugänglichkeit
- leiser, stromsparender Betrieb mit Erdgas und Flüssiggas
Regelsystem Logamatic 5000:
System: Basissystem.
Gas-Brennwertkessel Logano plus KB372-Kaskade 2x 150 kW
Flexible Zugänglichkeit.
Durch zwei Kesselblockvarianten je Leistungsgröße kann eine Zweikessel-Kaskade mit den gleichen Zubehören entweder direkt nebeneinander oder alternativ auch mit Wartungsgasse aufgestellt werden. Ein umfangreiches Zubehörangebot beispielsweise für die schnelle Konfiguration als kompakte Zweierkaskade rundet das Gesamtkonzept ab.
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
System: Basissystem.
Logaflow HSM plus
- vorkonfektioniert bestellbar
- kompakte Bauweise für schnelle Montage
- vollständig verdrahteter Schaltschrank
- externe Anbindung via Netzwerkkabel
- Heizkreismodule von DN20 bis DN100 (bis ca. 950 kW)
- Verteiler/Sammler bis DN200 (ca. 4.500 kW)
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
System
Ausbaustufe 1:
Blockheizkraftwerk.
System: Ausbaustufe 1.
BHKW Loganova EC Power XRGI 6 kW elektrisch + 12 kW thermisch
- ein großer Teil des erzeugten Stroms kann im Objekt genutzt werden
- hohe Gleichzeitigkeit des Strom- und Wärmeverbrauchs
- hohe Wirtschaftlichkeit durch Energiekosteneinsparung
System: Ausbaustufe 1.
BHKW Loganova EC Power XRGI 6 kW elektrisch + 12 kW thermisch
Systemvorteil:
Die Ergänzung des Basis-Wärmeerzeugers um das BHKW inklusive der Einbindung in das Regelsystem Buderus Logamatic 5000 gewährleistet eine effiziente Steuerung. Das führt zu hoher Wirtschaftlichkeit und einem kleineren CO2-Fußabdruck.
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
System
Ausbaustufe 2:

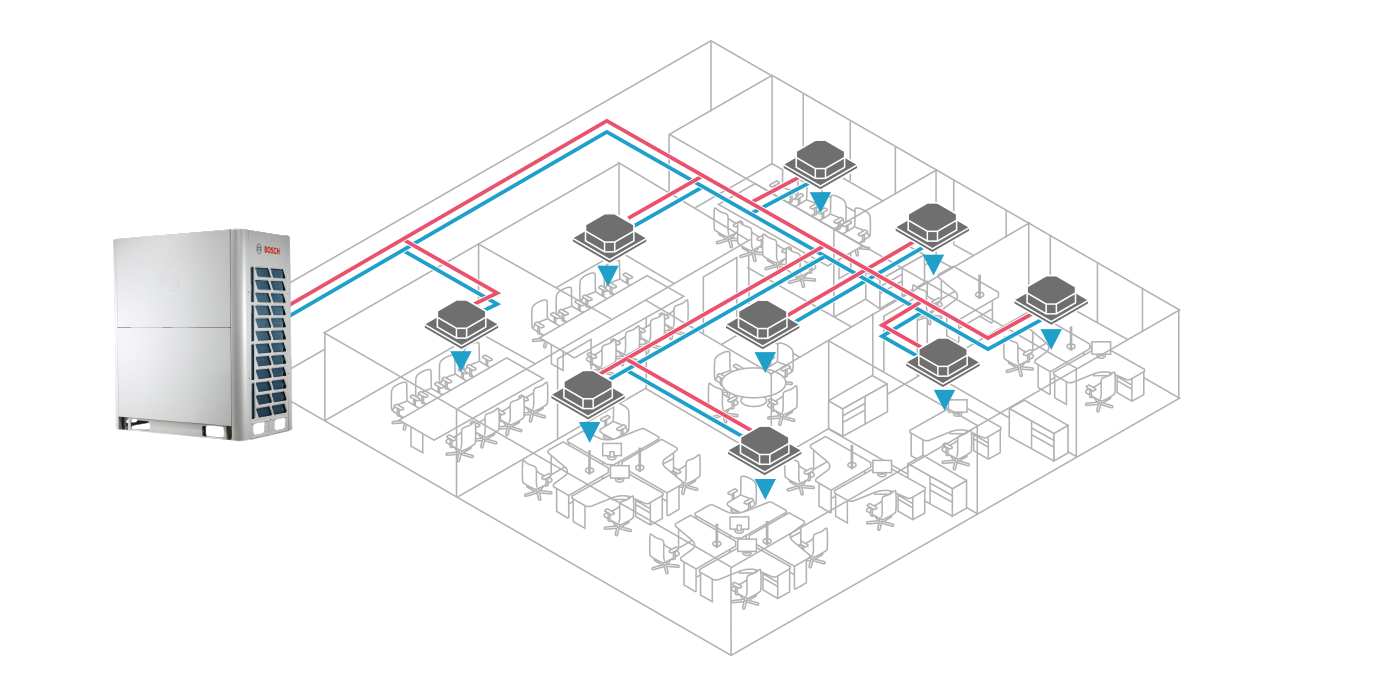

VRF-Klimasystem Air Flux
System: Ausbaustufe 2.
VRF-Klimasystem Air Flux
- perfekt klimatisierte Räume durch modulares Klimasystem mit vielfältigen Kombinationsmöglichkeiten für nahezu jeden Klimatisierungsplan
- breites Spektrum an Innen- und Außeneinheiten mit höchster Effizienz durch ausgezeichnete SCOP- und SEER-Werte
- komfortable Bedienung sowie Fernüberwachung und -steuerung durch Bosch-eigenes Reglersystem sowie verschiedene Gateways zur GLT
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/uploads/sites/16/2020/06/01_Media01-1.png)
System: Ausbaustufe 2.
VRF-Klimasystem Air Flux
Außeneinheit AF5300 A:
- Klimagerät zum Kühlen oder Heizen bei hoher Energieeffizienz mit ausgezeichneten SEER- und SCOP-Werten
- an eine Außeneinheit können bis zu 53 Inneneinheiten (Kaskade max. 64) angeschlossen werden
- bedarfsgerecht mit Leistungsbereichen von 25 kW bis 90 kW, als Kaskade bis zu 270 kW
System: Ausbaustufe 2.
VRF-Klimasystem Air Flux
Wandhängende Inneneinheit AF-W:
- faszinierendes Design
- Auto-Swing-Funktion zur optimalen Verteilung des Luftstroms
- 7-stufiger Lüfter zur Vermeidung von Zugerscheinungen
System: Ausbaustufe 2.
VRF-Klimasystem Air Flux
Kompakte 4-Wege-Deckenkassette AF-4CR:
- 360°-Luftauslass mit Swing-Funktion für eine optimale gleichmäßige Luftverteilung
- 7-stufiger Lüfter zur Vermeidung von Zugerscheinungen
- Anschlussmöglichkeit eines Kanals, um naheliegende, kleinere Räume zu kühlen oder zu heizen
System: Ausbaustufe 2.
VRF-Klimasystem Air Flux
Einzel- und Zentralregler:
- Zentralregelung ACC MT mit Touch-Display und LAN/WLAN-Verbindung für bis zu 64 Inneneinheiten (erweiterbar auf 256)
- kabelgebundener Einzelregler ARC C, erweiterbar für bis zu 16 Inneneinheiten
- Raumregelung mit Infrarot-Fernbedienung ARC C IR
System: Ausbaustufe 2.
VRF-Klimasystem Air Flux
Systemvorteil:
Das effiziente VRF-Klimasystem gewährleistet einen individuell regelbaren, hohen Klimakomfort. Auch in großen Räumen mit unterschiedlich wärmebelasteten Zonen.
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
System
Ausbaustufe 3:
Umfangreiches Systemzubehör.
System: Ausbaustufe 3.
Umfangreiches Systemzubehör.
- Logatrend Flachheizkörper, Pumpen, Ventile, Abscheider, Rohre, Fittings für Heizkreisverteilung
- Armaturen zur Strangregulierung
- Schalldämpfer, Brennwertwärmetauscher und Neutralisation für BHKW
System: Ausbaustufe 3.
Umfangreiches Systemzubehör.
Systemvorteil:
Das umfangreiche Sortiment an Systemzubehör rundet die ganzheitliche Systemkompetenz von Buderus ab. So kann gewährleistet werden, dass das Heizsystem zukunftssicher und effizient arbeitet.
Gas-Brennwertkessel Logano plus KB372-Kaskade 2x 150 kW:
- moderner Brennwert-Heizkessel mit modulierendem Gas-Vormischbrenner
- mit Hochleistungs-Aluminiumguss-Wärmetauscher
- hydraulisch robust durch geringe wasserseitige Druckverluste
- unkomplizierte Montage und Wartung durch optimale Zugänglichkeit
- leiser, stromsparender Betrieb mit Erdgas und Flüssiggas
- intelligente Regelungstechnik mit der Logamatic 5313
Wärmeverteilung Logaflow HSM plus:
- externe Anbindung via Netzwerkkabel
- vorkonfektioniert bestellbar
- kompakte Bauweise für schnelle Montage
- vollständig verdrahteter Schaltschrank
- Heizkreismodule von DN20 bis DN100 (bis ca. 950 kW)
- Verteiler/Sammler bis DN200 (ca. 4.500 kW)
BHKW Loganova EC Power XRGI:
- der vom BHKW erzeugte Strom wird mit dem Objekt mit einem Primärenergiefaktor von 2,8 gutgeschrieben
- ein großer Teil des erzeugten Stroms kann im Objekt genutzt werden
- hohe Gleichzeitigkeit des Strom- und Wärmeverbrauchs
- hohe Wirtschaftlichkeit durch Energiekosteneinsparung
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/widgets/HydraulicsWidget/hydraulics/06-system-8-1/assets/background_de.png)
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/widgets/HydraulicsWidget/hydraulics/06-system-8-1/assets//kb372.png)
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/widgets/HydraulicsWidget/hydraulics/06-system-8-1/assets//hsm_plus.png)
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/widgets/HydraulicsWidget/hydraulics/06-system-8-1/assets//xrgi_chp.png)
VRF-Klimasystem Air Flux:
- Außeneinheiten mit Leistungsgrößen von 8 bis 90 kW (als Kaskade bis 270 kW)
- Inneneinheiten mit 1-, 2- und 4-Wege-Kassetten, Wand-, Boden- und Deckengeräte, Kanalgeräte
- hocheffizient mit ausgezeichneten SCOP- und SEER-Werten
- Reglersystem zur Fernsteuerung und -überwachung sowie verschiedene Gateways zur GLT
- kurzzeitige Beheizung ohne zentrale Wärmeerzeugung möglich
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/widgets/HydraulicsWidget/hydraulics/06-system-8-2/assets/background_de.png)
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/widgets/HydraulicsWidget/hydraulics/06-system-8-2/assets//air_flux.png)
Vernetzung.
Buderus Control Center Commercial
- 1 : 1-Darstellung des Touch-Bildschirms im Browser für intuitive Bedienung aus der Ferne
- Parametrierung der Bedienerebene
- Anzeige der letzten Betriebs- und Störmeldungen
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Vernetzung.
Buderus Control Center CommercialPLUS
- Anlagenübersicht mit Statusanzeige
- vollständige Parametrierung inkl. Serviceebene
- Datenaufzeichnung mit grafischer Darstellung
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Vernetzung.
Modbus-Kommunikation.
Die serienmäßige Modbus-Schnittstelle der Logamatic 5000 stellt zahlreiche Datenpunkte zur Verfügung, um z. B. eine grafische Darstellung eines Buderus Wärmeerzeugers mit den wichtigsten Parametern in einer GLT-Anwendung zu ermöglichen.
Vernetzung.
Air Flux Zentralregler
- Zentralregler über LAN/WIFI ansteuerbar zur komfortablen Fernsteuerung und -überwachung des Systems
- intuitive Bedienung über Touchscreen mit Dashboard und Kachelansicht
- inkl. Etagen-Plan-Manager und Anzeige relevanter Systemparameter
- verschiedene Gateways als Schnittstelle zu einer Gebäudeleittechnik
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Service.
App ProDelivery.
- übersichtliche deutschlandweite Sendungsverfolgung von Buderus Lieferungen und Retouren
- Informationen zum Lieferstatus direkt in der App, ohne telefonische Kontaktaufnahme mit der Niederlassung
- hoher Zeitersparnis, flexible und komfortable Bedienung durch klaren Aufbau
- viele weitere Funktionen wie Lieferhistorie, PDF-Download von Lieferschein, Abstellgenehmigung uvm.
Service.
Air Select Planungssoftware.
- frei verfügbare internetbasierte Software zur Auslegung Ihres VRF-Klimasystems
- alternativ erstellt Buderus einen Planungsvorschlag auf Basis vorgegebener Lasten
- Ausgabe des Aufbauplans, aller Systemparameter sowie der Stückliste
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Service.
Qualifizierung VRF-Klimasystem.
- Grundlagen der Auslegung von VRF-Systemen (detaillierte Vorstellung des Produktprogramms)
- Projektierung mit der Air Select Planungssoftware
- Hydraulikaufbau in 2- und 3-Leiter-Systemen
![](https://www.buderus-interaktiv.de/system-modernisierung-liegenschaft-logano-plus-kb372/wp-content/themes/buderus/assets/loading.png)
Service.
Kundendienst 24/7.
- Unterstützung bei den Themen Inbetriebnahme, Wartung, Reparatur, Wasseranalyse und Effizienzservice
- über 300 Servicetechniker täglich deutschlandweit im Einsatz
- über 220 Serviceprodukte: miteinander kombinierbar und deutschlandweit verfügbar
